 L'entretien du joint de piston du HW40 en images

Aller en bas
5 participants
AuteurMessage
franek
Régulier
Régulier
franek


Masculin
Bélier Dragon
Nombre de messages : 108
Age : 48
Localisation : 93
Date d'inscription : 19/05/2012

L'entretien du joint de piston du HW40 en images  Empty
MessageSujet: L'entretien du joint de piston du HW40 en images    L'entretien du joint de piston du HW40 en images  EmptyMar 19 Fév 2013 - 16:38

J'ai pris quelques photos. C'est vraiment un jeu d'enfant !

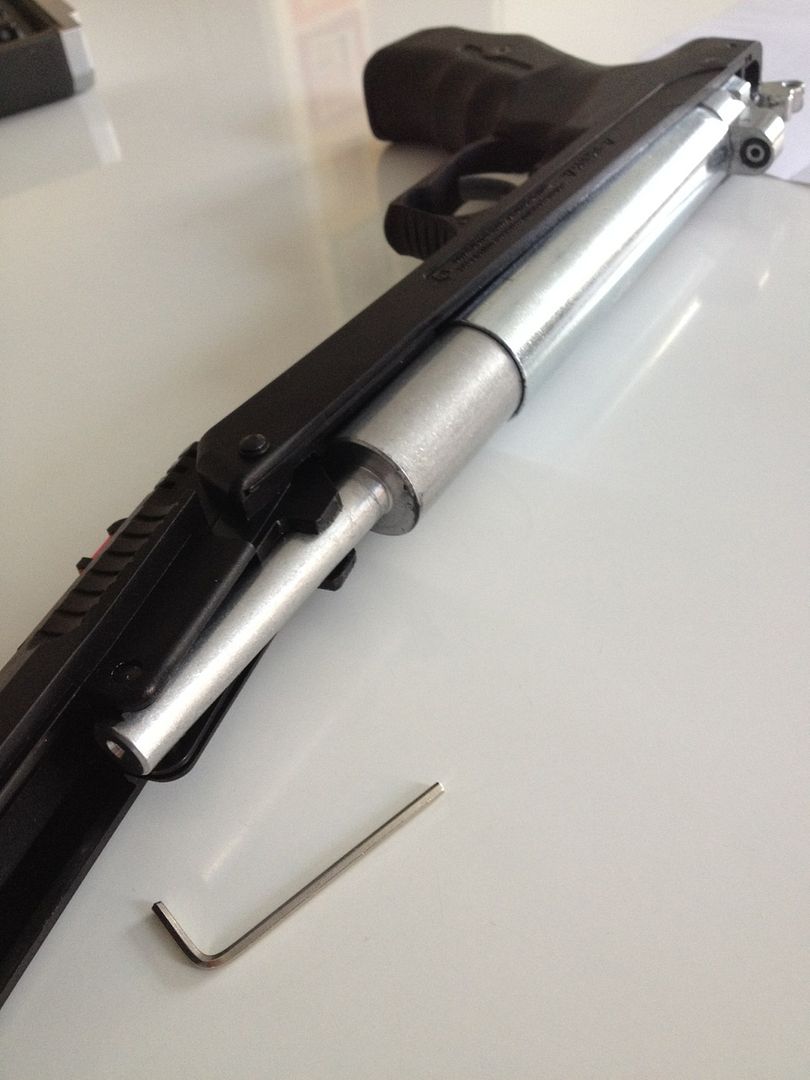

Un petite clé Allen :

L'entretien du joint de piston du HW40 en images  BFAD5B02-7AF4-426A-BD90-82AC773812B6-3669-000002D7947284C6_zps7c686474

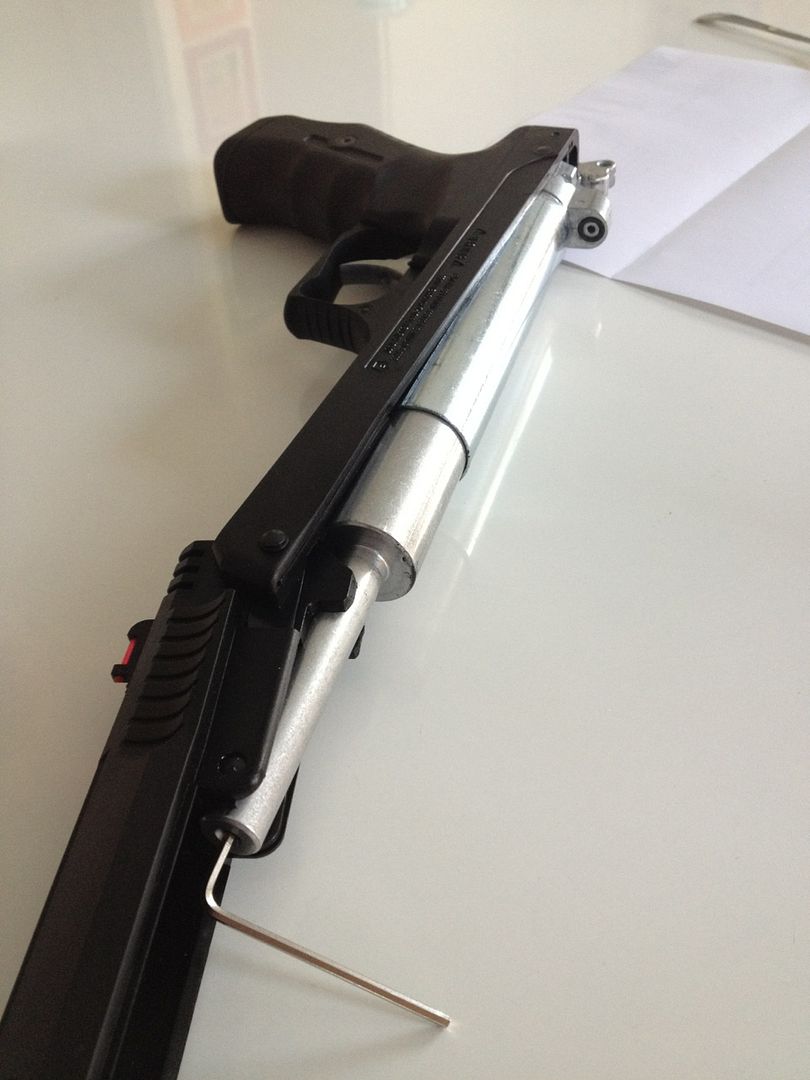

Qu'on insert en bout de piston :

L'entretien du joint de piston du HW40 en images  9CDC4184-43EF-4F3E-B1D6-635B22943E81-3669-000002D79E24D13A_zpsc6c207d3

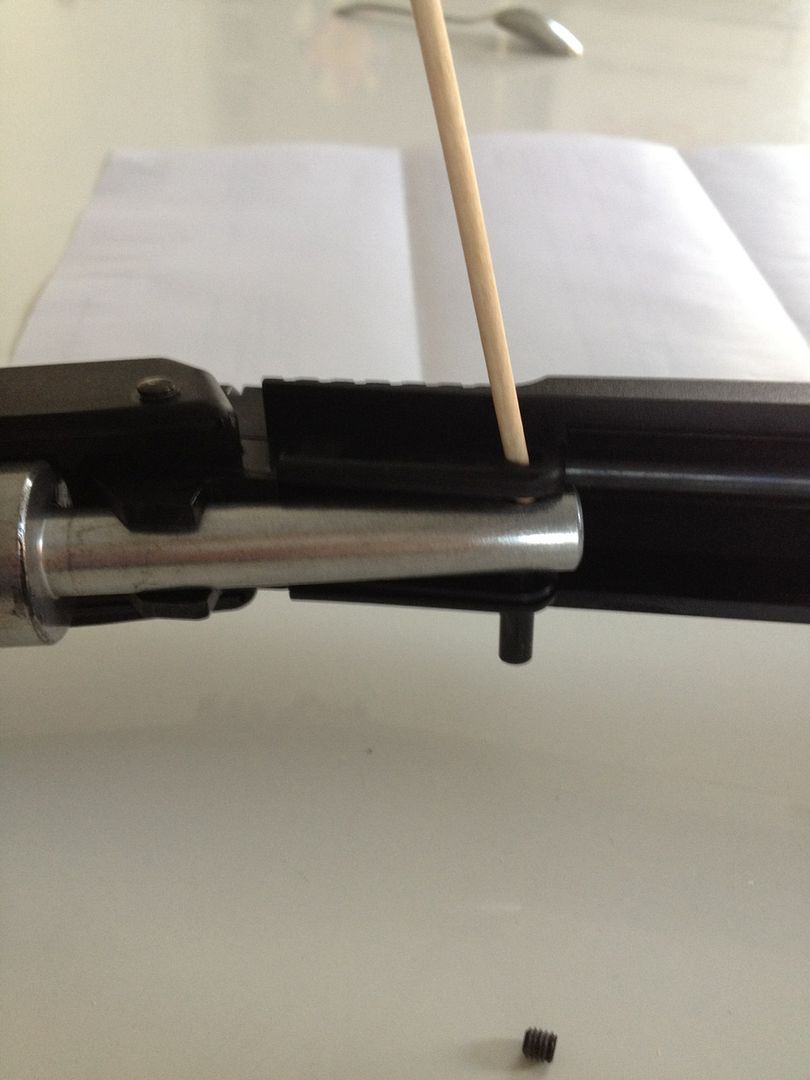

Une fois la visse enlevée, il n'y a plus qu'à faire tomber la partie métallique noire qui retient le piston au canon.

L'entretien du joint de piston du HW40 en images  0FAF0B42-2E75-48CA-8BF7-ABBC45CFE7F6-3669-000002D7A4D8BDC2_zpsa32f3814

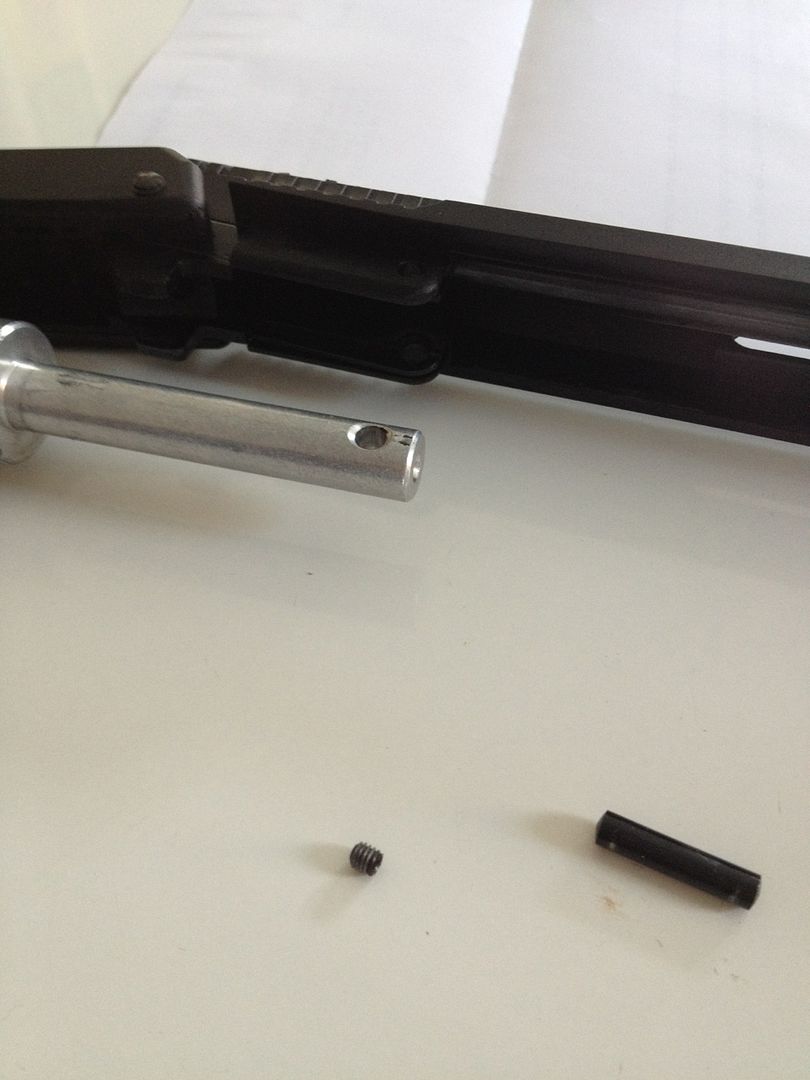

Les 2 parties démontées :

L'entretien du joint de piston du HW40 en images  5B7F2663-79DA-4155-8931-5623DA7B58C8-3669-000002D7AB1B07A7_zps72d2baaf

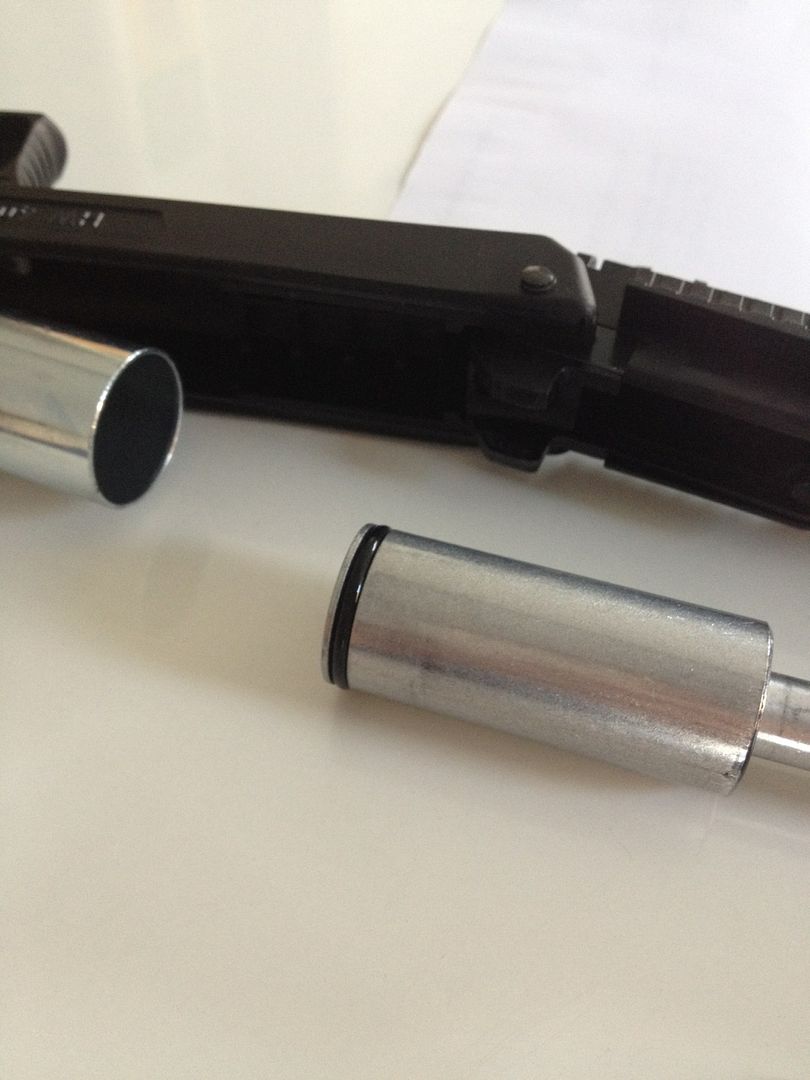

Le joint en bout de piston à lubrifier avec de l'huile de silicone pour améliorer son étanchéité et éviter qu'il ne se dessèche. C'est la même huile qu'on utilise sur le joint du fond des montres de plongée.

L'entretien du joint de piston du HW40 en images  5D6FADC1-3FBE-40F1-8496-03F9C226D2E3-3669-000002D7B265142D_zps27164eae
Revenir en haut Aller en bas
Elgrego
Pilier
Pilier
Elgrego


Masculin
Poissons Buffle
Nombre de messages : 1110
Age : 39
Localisation : Belgium
Date d'inscription : 22/09/2010

L'entretien du joint de piston du HW40 en images  Empty
MessageSujet: Re: L'entretien du joint de piston du HW40 en images    L'entretien du joint de piston du HW40 en images  EmptyMar 19 Fév 2013 - 16:43

Très propre et très bien détaillé thumleft
Revenir en haut Aller en bas
franek
Régulier
Régulier
franek


Masculin
Bélier Dragon
Nombre de messages : 108
Age : 48
Localisation : 93
Date d'inscription : 19/05/2012

L'entretien du joint de piston du HW40 en images  Empty
MessageSujet: Re: L'entretien du joint de piston du HW40 en images    L'entretien du joint de piston du HW40 en images  EmptyMar 19 Fév 2013 - 16:52

Merci facile avec un smartphone et l'application photobucket !
Revenir en haut Aller en bas
duc.alphacabas
Pilier
Pilier
duc.alphacabas


Masculin
Cancer Cochon
Nombre de messages : 2387
Age : 65
Localisation : HAUT GARD
Date d'inscription : 12/08/2011

L'entretien du joint de piston du HW40 en images  Empty
MessageSujet: Re: L'entretien du joint de piston du HW40 en images    L'entretien du joint de piston du HW40 en images  EmptyMar 19 Fév 2013 - 21:24

si si bravo L'entretien du joint de piston du HW40 en images  Jump_fir
Revenir en haut Aller en bas
tony123
Pilier
Pilier
tony123


Masculin
Taureau Tigre
Nombre de messages : 7005
Age : 50
Localisation : 77
Date d'inscription : 06/05/2009

L'entretien du joint de piston du HW40 en images  Empty
MessageSujet: Re: L'entretien du joint de piston du HW40 en images    L'entretien du joint de piston du HW40 en images  EmptyMar 19 Fév 2013 - 21:38

vraiment merci car je ne l'avais jamais fais ! je m'y colle !!!
Revenir en haut Aller en bas
frantz
Pilier
Pilier
frantz


Masculin
Balance Serpent
Nombre de messages : 2474
Age : 59
Localisation : Au pied du VERCORS - FRANCE
Date d'inscription : 27/12/2007

L'entretien du joint de piston du HW40 en images  Empty
MessageSujet: Re: L'entretien du joint de piston du HW40 en images    L'entretien du joint de piston du HW40 en images  EmptyMar 19 Fév 2013 - 21:44

Très bien illustré, simple et claire ! Bravo ! thumleft


Par contre Tony, si ton HW40 fonctionne, c'est inutile de le démonter pour rajouter un goutte d'huile sur le piston ... smil 85
Revenir en haut Aller en bas
franek
Régulier
Régulier
franek


Masculin
Bélier Dragon
Nombre de messages : 108
Age : 48
Localisation : 93
Date d'inscription : 19/05/2012

L'entretien du joint de piston du HW40 en images  Empty
MessageSujet: Re: L'entretien du joint de piston du HW40 en images    L'entretien du joint de piston du HW40 en images  EmptyMar 19 Fév 2013 - 21:59

frantz a écrit:
Très bien illustré, simple et claire ! Bravo ! thumleft


Par contre Tony, si ton HW40 fonctionne, c'est inutile de le démonter pour rajouter un goutte d'huile sur le piston ... smil 85

Le mien fonctionne parfaitement, c'était juste pour y jeter un œil mais ça ne peut pas faire de mal en tout cas.
Revenir en haut Aller en bas
tony123
Pilier
Pilier
tony123


Masculin
Taureau Tigre
Nombre de messages : 7005
Age : 50
Localisation : 77
Date d'inscription : 06/05/2009

L'entretien du joint de piston du HW40 en images  Empty
MessageSujet: Re: L'entretien du joint de piston du HW40 en images    L'entretien du joint de piston du HW40 en images  EmptyMar 19 Fév 2013 - 22:17

oui il fonctionne mais depuis 4 ans que je l'ai !!!!
inutile d'attendre qu'il fonctionne moins bien popcorn
