Restauration d'une DIANA 60 de 1974

Salut , je suis Néo , je suis dans l'est de la France .
J'ai fait pendant plus de 8 ans (12a20ans) du tire a la carabine 4.5 en club , avant qu'il ne coule ... j’étais pas mauvais :) , ma ca c'était avant , hein ;)

Depuis ma carabine traine dans un placard , et je l'ai ressorti pour un nettoyage , mais les joints de pistons sont mort maintenant ... vu leurs grand age (1972)

C'est con j'ai envie de me faire quelques cibles en ce moment .

Il va falloir que je change ca , mais apparemment c'est assez chaud sur ma Diana 60 , et en plus je ne trouve pas de site acceptant d'envoyé en France et acceptant le paiement via Paypal ... grrr

je vais donc me lancer dans sa restauration .

edit: les nouveau membres n'ont pas le droit de poster des liens ...

voila tout ce que j'ai pu trouver comme source avant de me lancer dans le démontage .

merci pour votre aide
néo

edit >

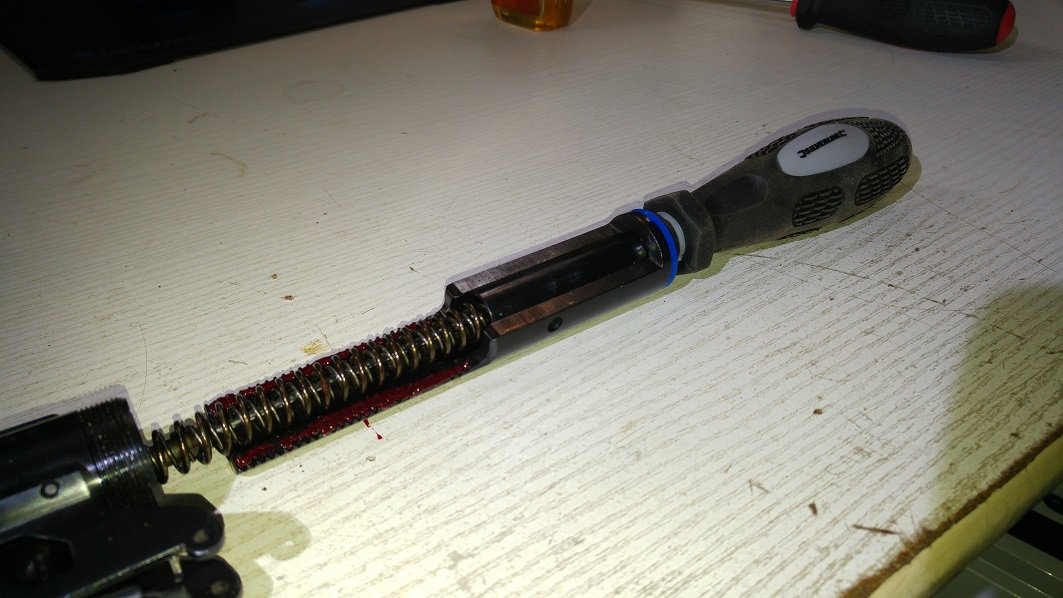

Je suis en train de fabriquer l'outil pour comprimer le ressort (tournevis long coupé )
https://www.amazon.fr/gp/product/B003TNUIAW/ref=oh_aui_detailpage_o02_s01?ie=UTF8&psc=1
en suivant le plan dans ce document >
http://www.network54.com/Forum/670208/message/1285719549/Diana+mod+60+stripdown+instructions+%28German%29

Je suis mécano , et patient , j'aime les défis , mais la je me lance dans l'inconnu ...

http://www.diana-airguns.de/fileadmin/pdf/technische_infos/Modell_60.pdf

http://www.network54.com/Forum/670208

Donc si vous avez des conseils , des astuces , des liens , merci beaucoup .
Je ferais bien sur un tuto en français ici , car rien n’existe a l'heure actuelle pour la Diana 60 compétition .

j'ai bien trouver quelques liens , mais pas en Francais ....
> http://www.airguns.budu.pl/showme2.php?str=arsenal_diana_Diana60
> http://ozgun.su/viewtopic.php?t=132
> http://www.luftvapen.info/viewtopic.php?f=44&t=2434
> http://www.network54.com/Forum/670208/message/1285719549/Diana+mod+60+stripdown+instructions+%28German%29
> http://www.network54.com/Forum/405945/thread/1207917083/Diana+65
> http://www.mediafire.com/download/onpy98l6i6zylp1/Instruction+Diana+60+-+Ed6%281%29.docx
> http://translate.googleusercontent.com/translate_c?depth=1&hl=fr&rurl=translate.google.com&sl=auto&tl=fr&u=http://www.network54.com/Forum/670208/message/1284834092/Diana%2Bmanuals&usg=ALkJrhgOfgZBRgdtRsf18_gYx2GS7vxETA
> http://www.co2air.de/wbb3/index.php?page=LexiconItem&id=1006

C'était beurk !!!

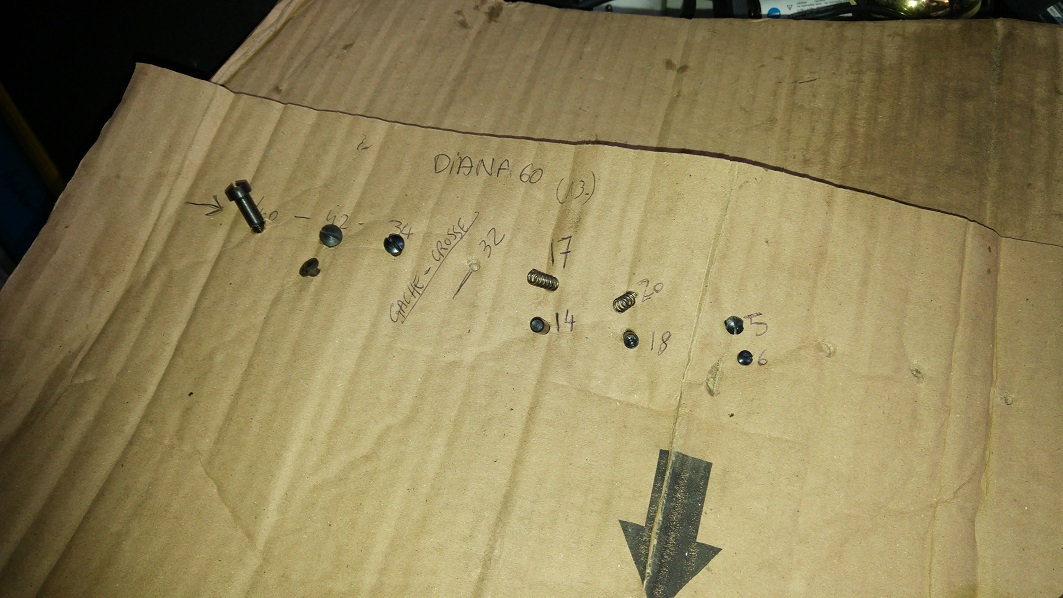

organisation obligatoire....

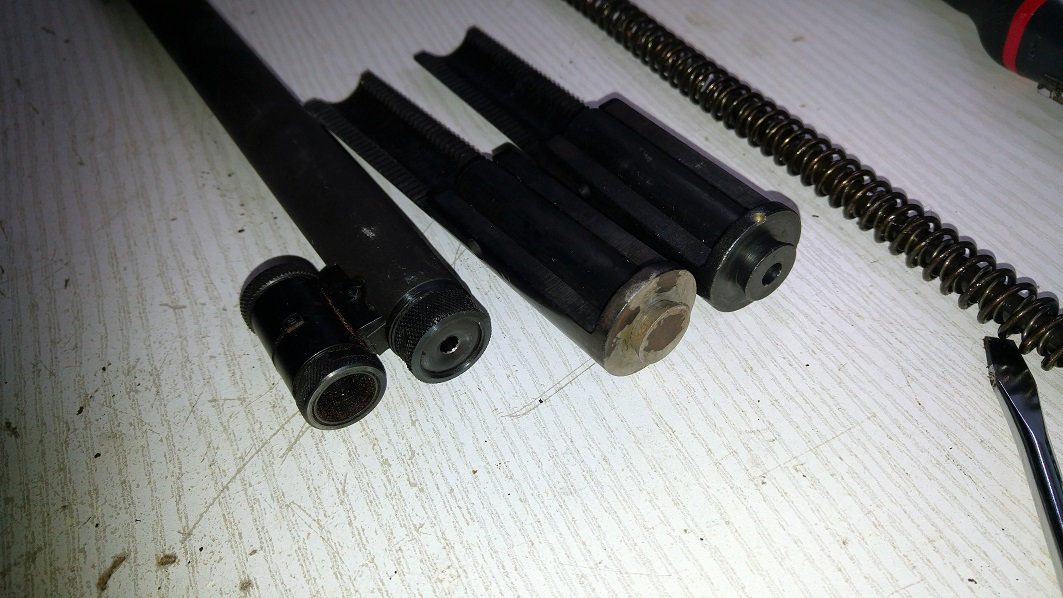

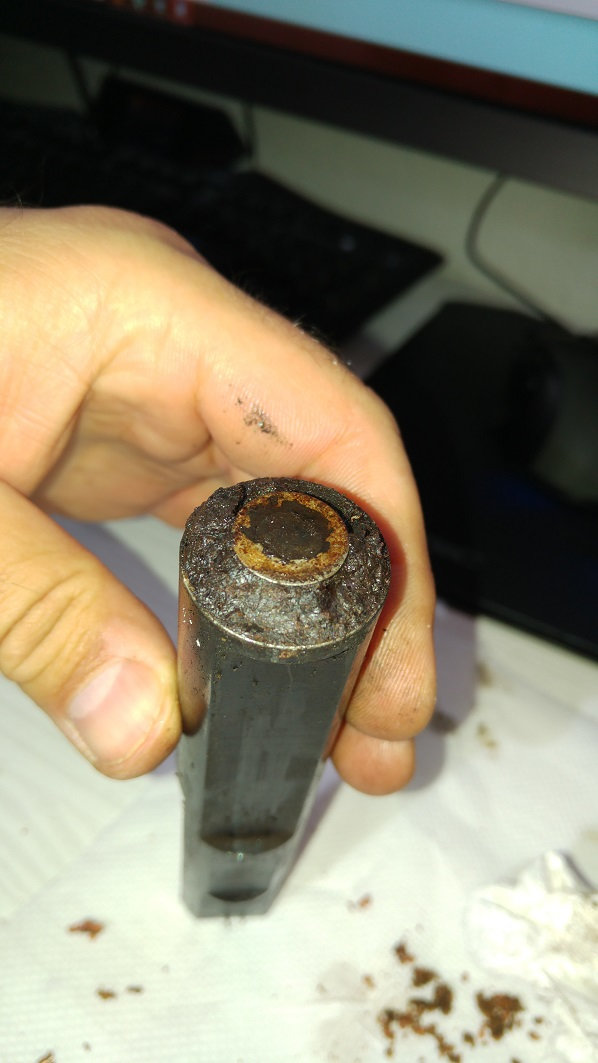

les restes du joint Ar

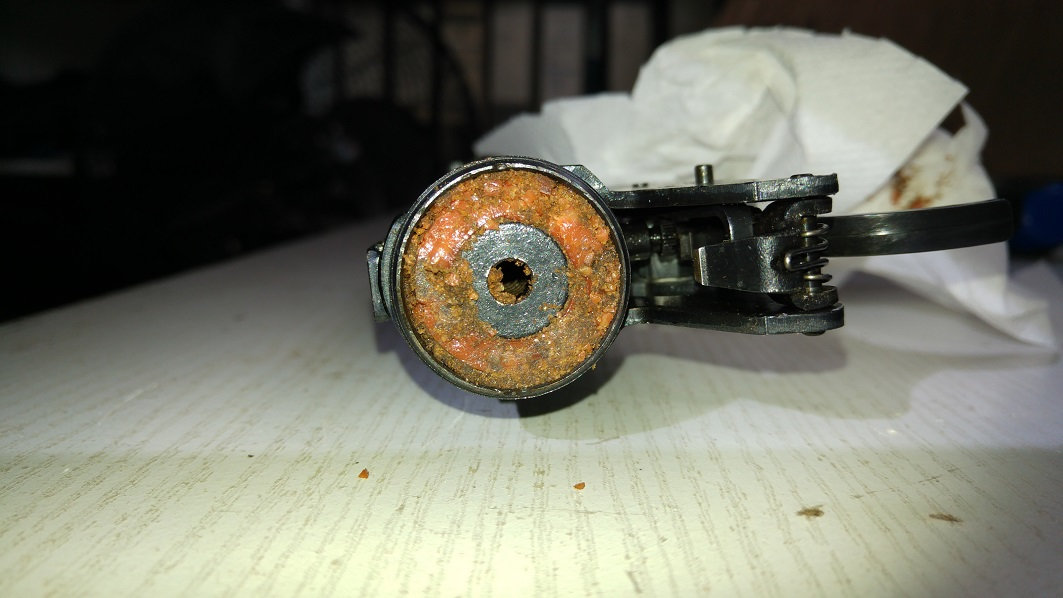

celui de devant ....

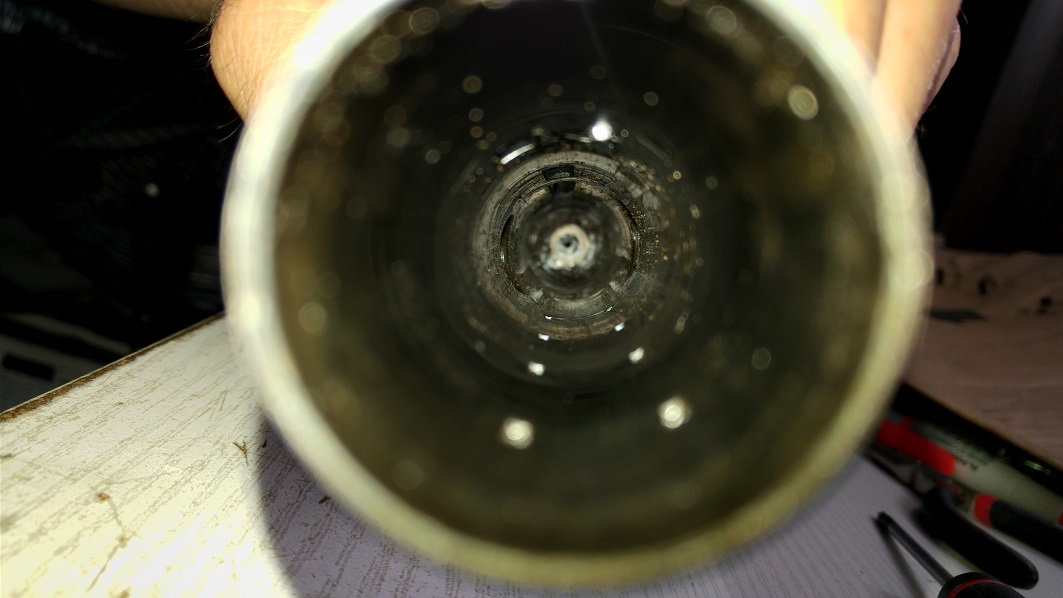

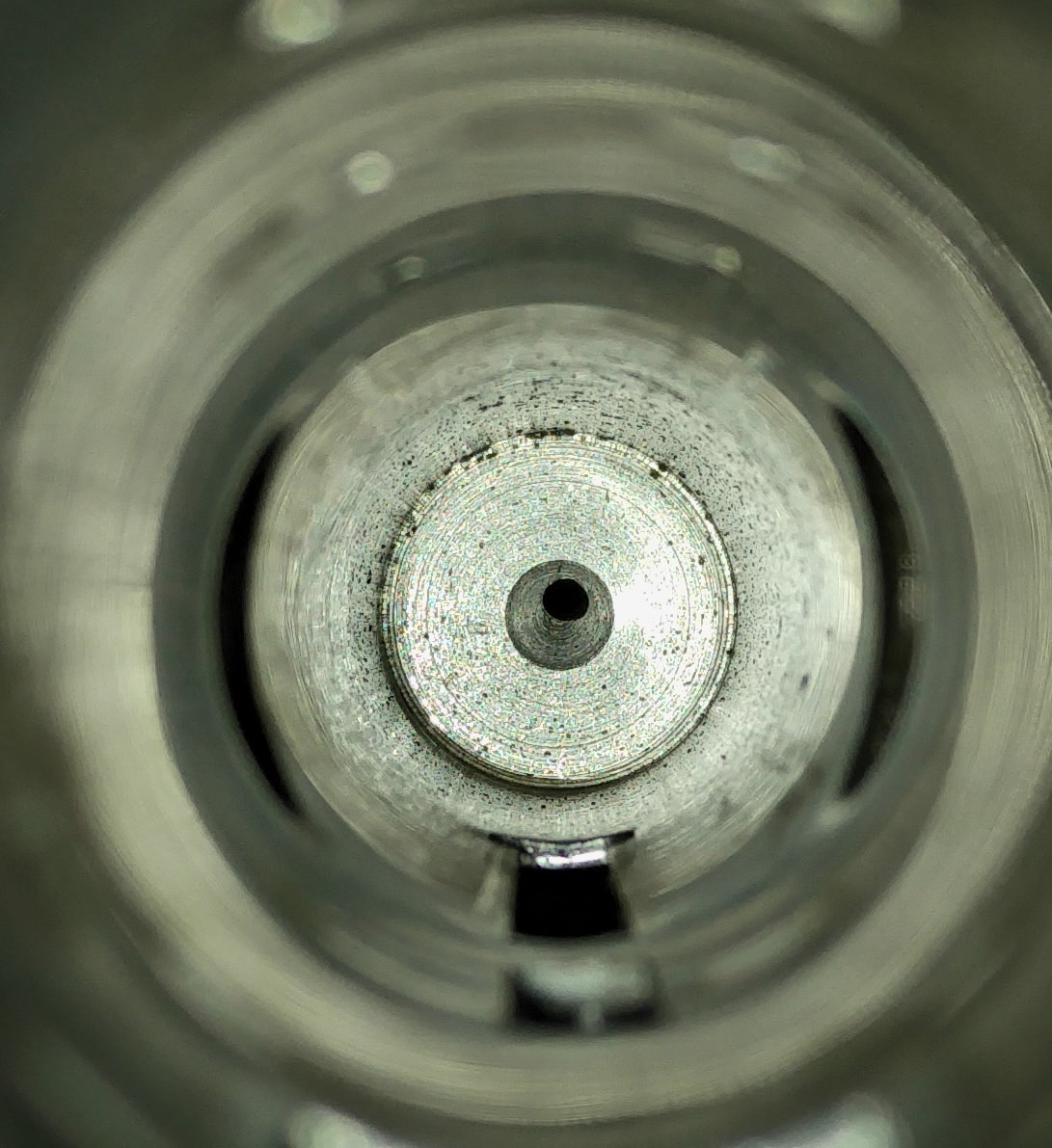

il est collé bien au fond du cylindre


Apres nettoyage , bien chiant d'ailleurs !


merci les ultrasons et le produit spécial "armes"

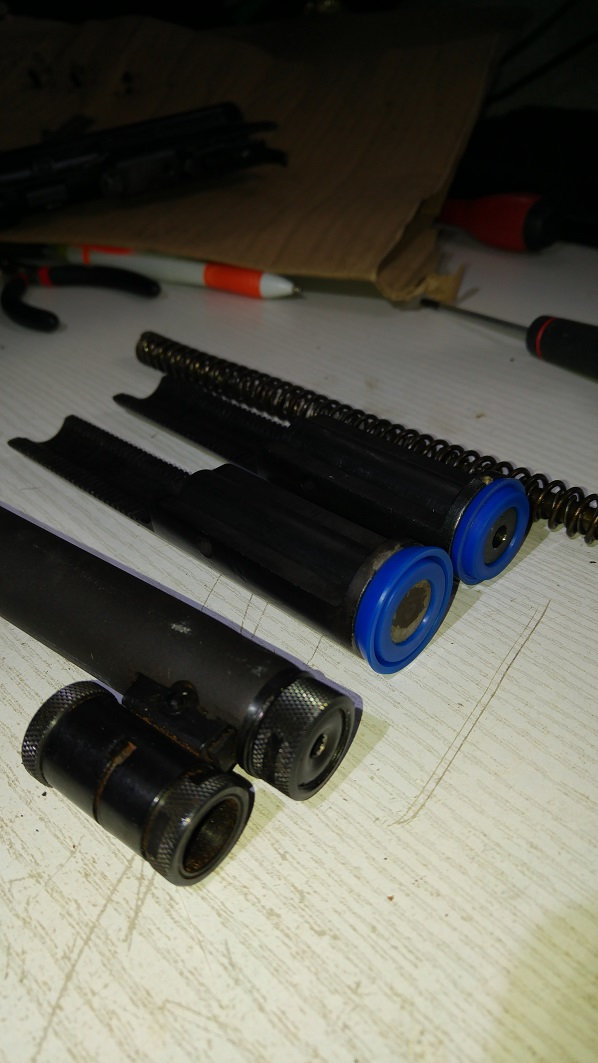

c'est tout propre


demain j'essaierai mon tournevis sur mesure




euh c'est pas le topic de la 5 / 6 / 10 ici ;) merci .

Bon je l'ai finie , elle fonctionne a merveille et quesqu'elle est agréable , aucun recule , aucun mouvement , tu a presque l'impression qu'elle n'a pas fonctionné !
Pourtant a 15m elle a traverser un carton amazon et impactée la peinture sur le mur ... les plombs sont complétement écrasés , il doivent faire 1mm d'épais encore .

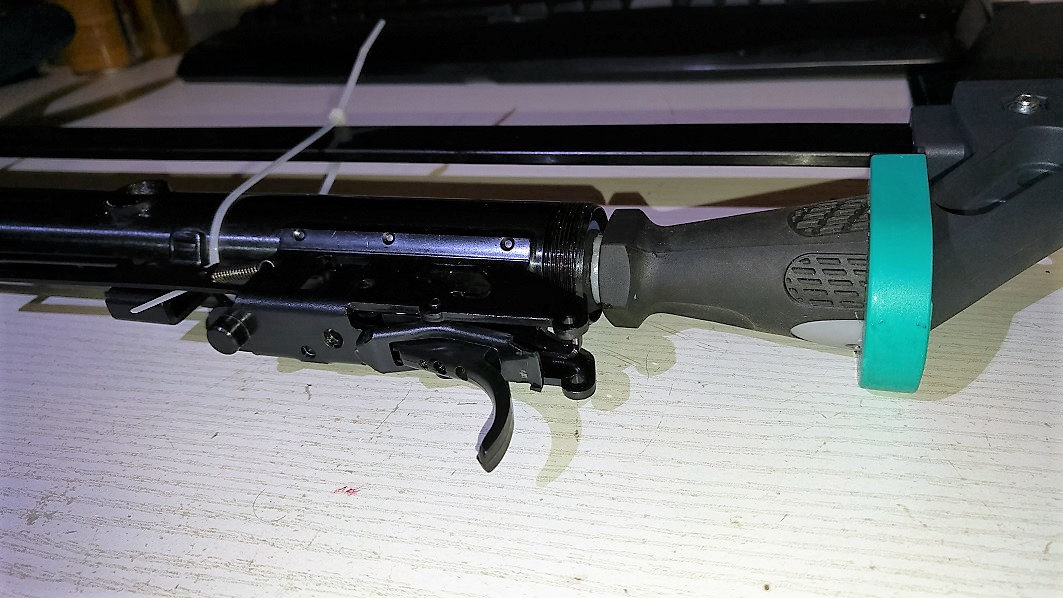

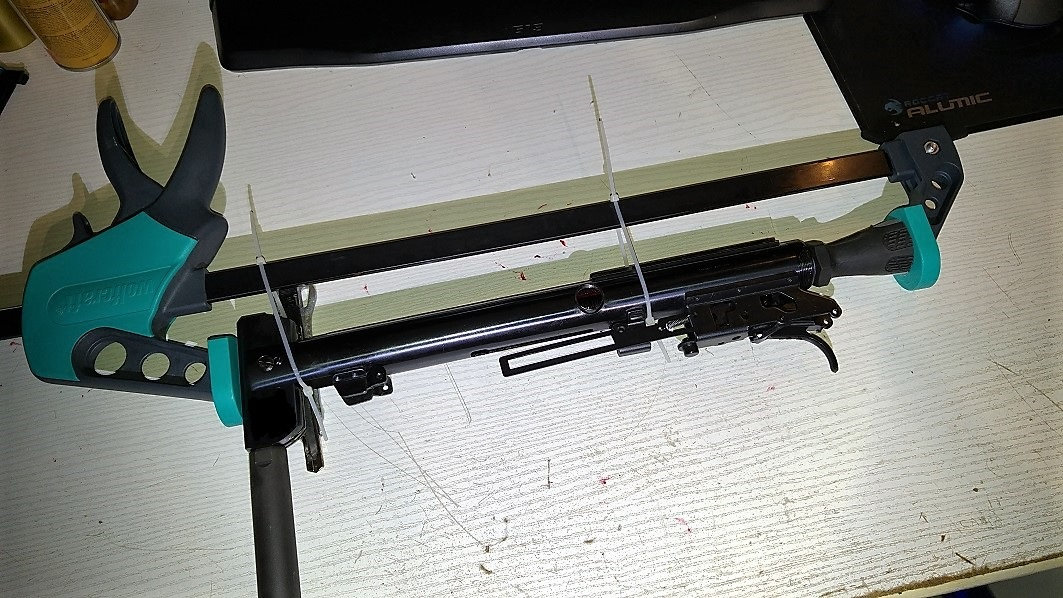

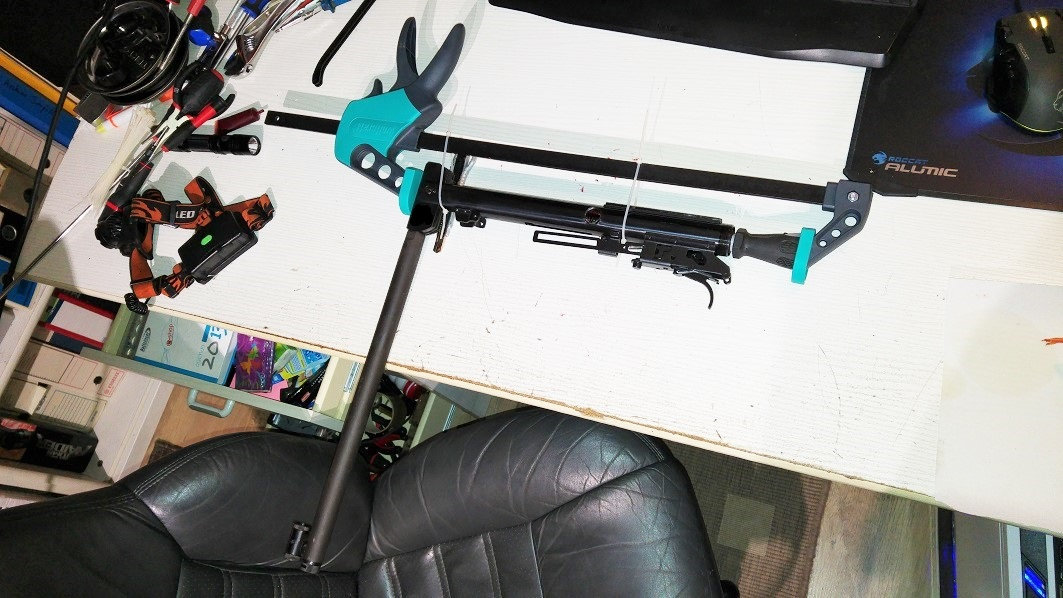

Par contre faite gaffe si vous vous lancer dans sa restauration , je me suis bien exploser un doigt avec le serre joint automatique ...il a tout laché d'un coup .

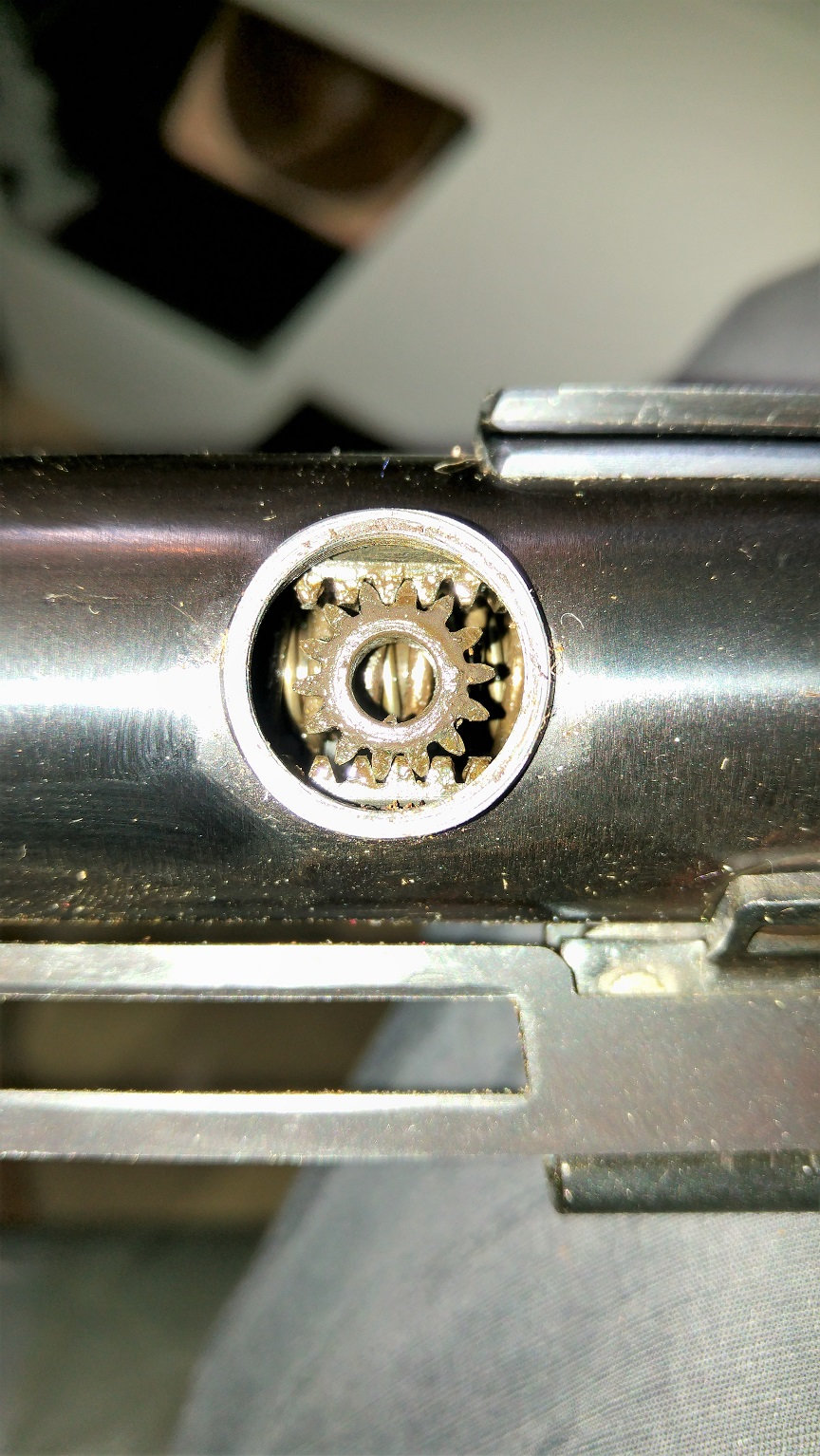

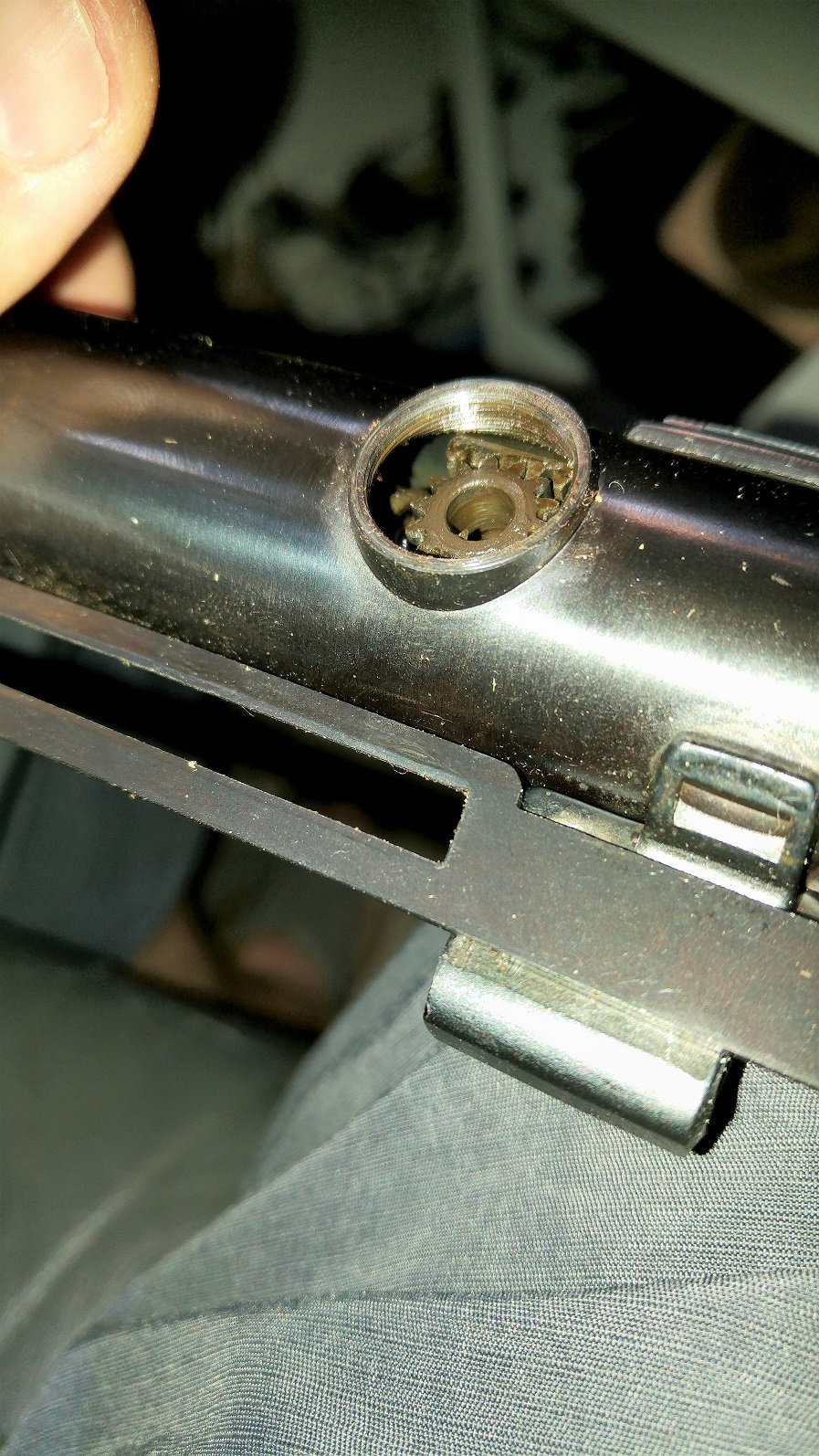

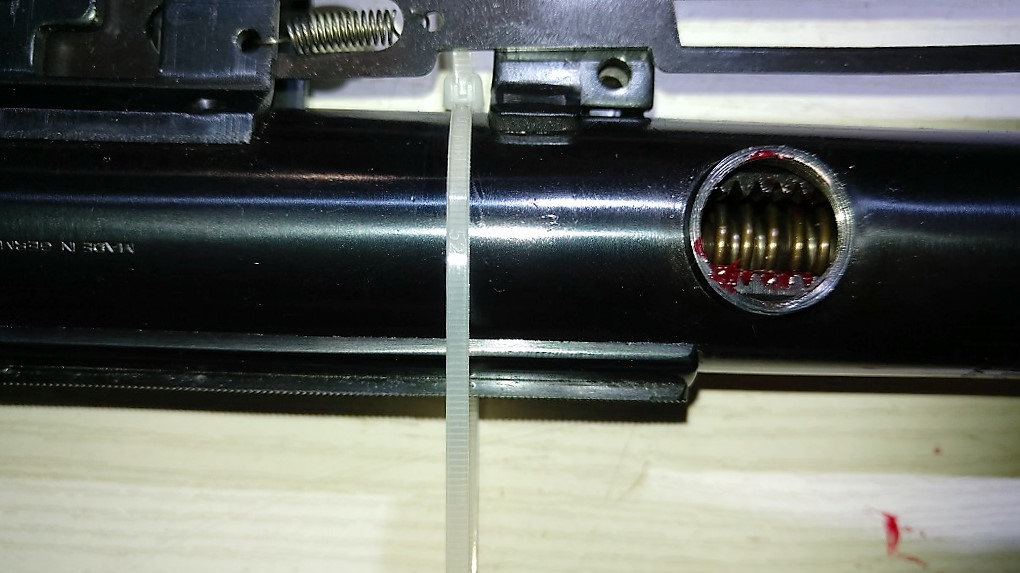

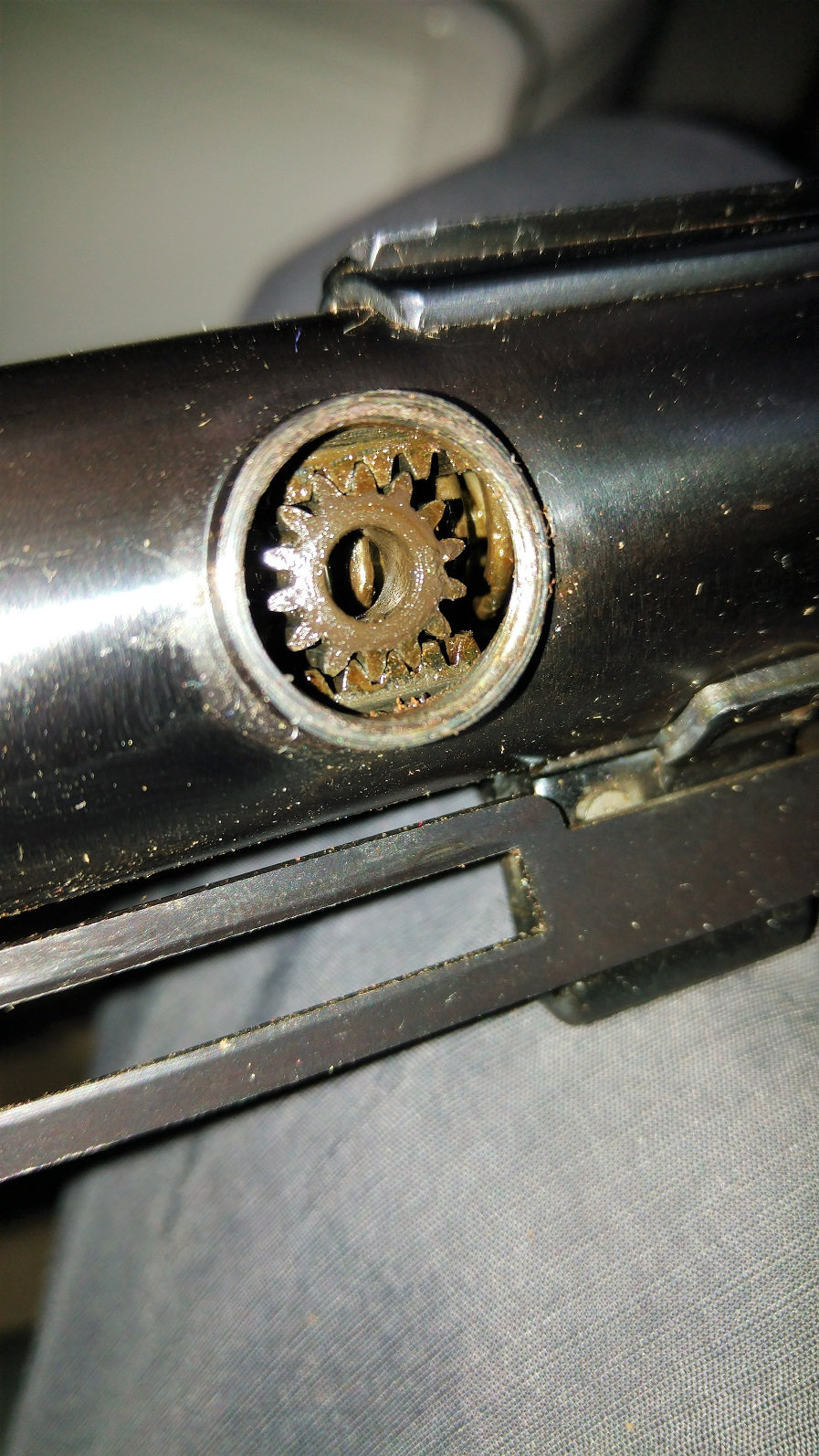

D'autres photos pour aidé visuellement , on vois surtout l'engrenage dans sa position d'origine (décomprimé) avant démontage . on y remarque qu'il y a 1 dent et un creux de chaque coté en rabe .

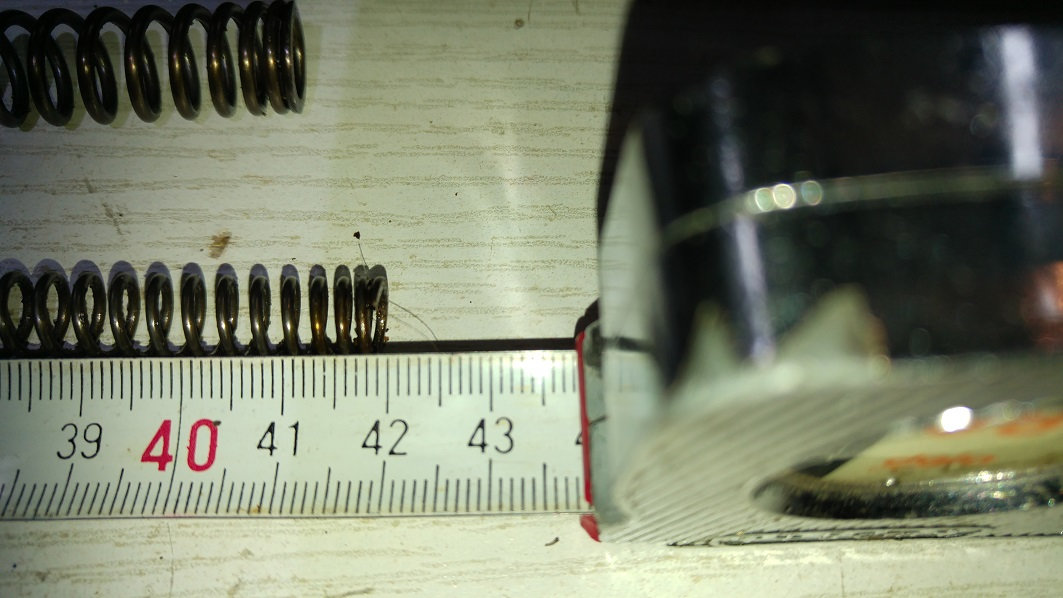

Ressort diana 60 420mm x14mm

bonsoir
ici tu pourras trouver la plus part des pièces.
https://www.gunspares.co.uk/products/24399/60/

Bonjour Néo, va voir ce site :
http://www.waffencenter-gotha.de/shop/Ersatzteile/Luftdruckwaffen/HERSTELLER-MODELL/DIANA/DIANA-Luftgewehre/Diana-60:::11_12_614_148_265_250.html
je t'ai mis directement le lien vers la Diana 60, tu as un set de réparation pour 27€ mais il est actuellement indisponible.
Les joints seuls sont dispo. Ils expédient via DPD ou DHL. Renseignes-toi.

bonjour
fait bien attention au remontage
des pignons des axes et a la position des deux pistons (cales )
j'ai flingue la mienne comme ça
bon courage
a+

j-l F a écrit:

Bonjour Néo, va voir ce site :

je t'ai mis directement le lien vers la Diana 60, tu as un set de réparation pour 27€ mais il est actuellement indisponible.
Les joints seuls sont dispo. Ils expédient via DPD ou DHL. Renseignes-toi.

J'avais trouvé ce site , mais il me semble qu'ils n'envoi pas en France . Merci quand meme ;)

cricri 44 a écrit:

bonjour
fait bien attention au remontage
des pignons des axes et a la position des deux pistons (cales )
j'ai flingue la mienne comme ça
bon courage
a+

Salut , merci pour ta mise en garde , mais peut tu etre un peu plus précis par rapport a la posititon des pistons et des engrenages ?

salut
bien metre la cale qui est dans le bonchon au cul
de la carabine
bien visser les deux axes sans forcer sur les pignons

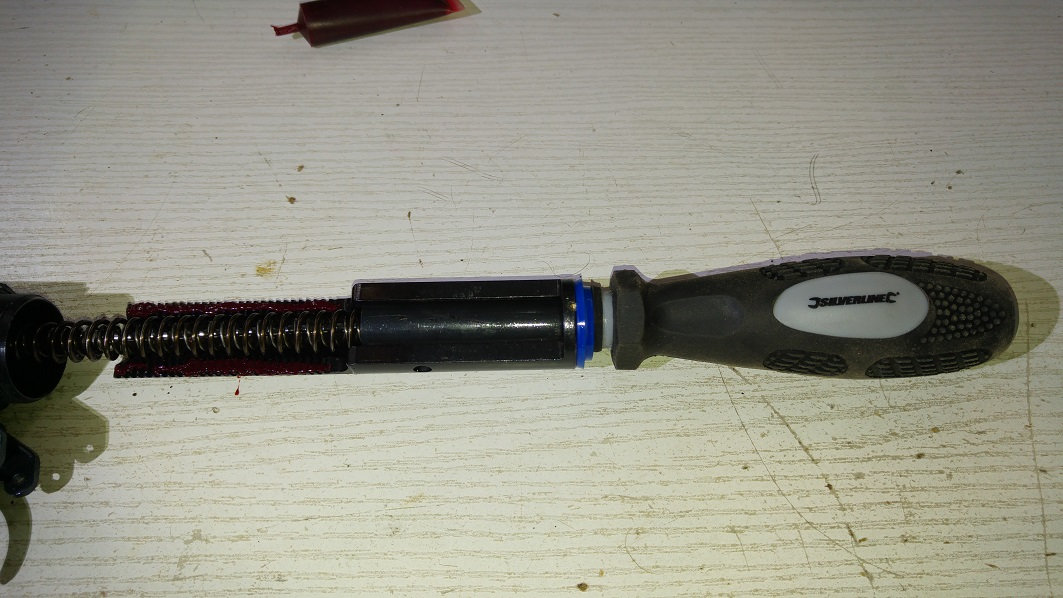

ok , merci pour ces précision . j'ai fabriqué l'outil aujourd'hui , en coupant un tournevis long et en y rajoutant un rondelle de caoutchouc de 3mm x Ø20.

Il faut beaucoup de force pour pousser avec cette outil ? car le tournevis est pas ce qu'il se fait de mieux :)

pour payer, ils te donnent leur coordonnées bancaires (BIC et IBAN) et avec ça tu vas à ta banque ou à la poste et tu envoies cet argent par virement internationnal... le lendemain ils ont l'argent sur leur compte et ensuite tout continue normalement pour l'expédition;; mais pas de paypal pour payer des armes, paypal de le VEUT PAS...

salut
moi la mienne elle est devenue une simple ac
plus de double piston plus de pignon
juste le piston de devant un seul ressort ( plus costot)
et voila ça tape fort mais enfin ça ne marche pas trop mal
le dioptre et le tunnel de visee font le reste
a+

okay , pour Paypal , mais la c'est juste des pièces , bon les virement c'est pas mon truc , aucun moyen de se retourner , surtout contre les Allemand , je me suis déjà fait nikXX 2x par eux .
Sinon il reste les Anglais :)
C'est meme pas ca le problème , tu n'arrive meme pas a créer un compte , la France ne figure pas dans les options ... :)

chez GOTHA, c'est du sérieux, et les ALLEMANDS aussi en général (tout est carré....) mais sur le site gotha il faut que tu fasses ta commande en ALLEMAND, en FRANCAIS ça ne passe pas. Pour une première commande, tu galères un peu, quand tu l'as fait une fois t'as compris le truc, mais après c'est la livraison par mondial-relay qui déconne car tu n'es pas prévenu de l'arrivée de ton colis au point-relai et comme tu ne sais pas qu'il est là, tu attends LOOOOOONGTEMPS

ok , merci pour tes conseils , je vais attendre quelque jours , ou voir meme essayer de leurs ecrire un mail pour savoir si il auront encore le kit complet .

Bon apparemment il ne sont pas pret de l'avoir en stock le kit a 27e . puis les virement aux Allemand , c'est pas mon truc :)

Je vais voir pour commander autre part .

AH!!!! ces petits jeunes!!!! il a le même age que moi

jipegal a écrit:

AH!!!! ces petits jeunes!!!! il a le même age que moi

1945' powaaa

j'ai commander chez les Anglais , plus simple pour le paiement , mais bien plus cher .

Je suis en train de fabriquer l'outil pour comprimer le ressort (tournevis long coupé )
https://www.amazon.fr/gp/product/B003TNUIAW/ref=oh_aui_detailpage_o02_s01?ie=UTF8&psc=1
en suivant le plan dans ce document >
http://www.network54.com/Forum/670208/message/1285719549/Diana+mod+60+stripdown+instructions+%28German%29

Je suis mécano , et patient , j'aime les défis , mais la je me lance dans l'inconnu ...

http://www.diana-airguns.de/fileadmin/pdf/technische_infos/Modell_60.pdf

http://www.network54.com/Forum/670208

Donc si vous avez des conseils , des astuces , des liens , merci beaucoup .
Je ferais bien sur un tuto en français ici , car rien n’existe a l'heure actuelle pour la Diana 60 compétition .

j'ai bien trouver quelques liens , mais pas en Francais ....
> http://www.airguns.budu.pl/showme2.php?str=arsenal_diana_Diana60
> http://ozgun.su/viewtopic.php?t=132
> http://www.luftvapen.info/viewtopic.php?f=44&t=2434
> http://www.network54.com/Forum/670208/message/1285719549/Diana+mod+60+stripdown+instructions+%28German%29
> http://www.network54.com/Forum/405945/thread/1207917083/Diana+65
> http://www.mediafire.com/download/onpy98l6i6zylp1/Instruction+Diana+60+-+Ed6%281%29.docx
> http://translate.googleusercontent.com/translate_c?depth=1&hl=fr&rurl=translate.google.com&sl=auto&tl=fr&u=http://www.network54.com/Forum/670208/message/1284834092/Diana%2Bmanuals&usg=ALkJrhgOfgZBRgdtRsf18_gYx2GS7vxETA
> http://www.co2air.de/wbb3/index.php?page=LexiconItem&id=1006

merci NEO,
le plan pour ta 60 m'a permis de retrouver le manuel d'utilisation et plan des pièces détachées pour ma diana 100 que j'avais oublié de mettre de coté , maintenant ;;; dans mes favoris, bien au chaud. Tu étais mécano? cela a été la passion de ma vie de bricoler des moteurs( 1.3.4.2) pour mon plaisir, avec une grosse période dauphine 1093, R8G 1100/1300 et berlinette et A 310, toute une époque... et toute ma jeunesse

au fait; pour démonter une carabine ou un pistolet que tu ne connais pas; le mieux c'est de le faire en mettant toute la cara dans un grand sac plastic transparent, comme ça si une toute petite pièce ou bille ou circlips saute en l'air, tu le retrouves dans ce sac sinon perdu, ou alors recherche avec un vieux haut parleur de voiture qui traine dans le garage (pour son aimant) bon courage et patience

bonsoir
ce n'est pas une ac
c'est une montre suisse
bon courage

On reste mécano toute ca vie ! je le suis encore !!! ;)

Je vais faire des photos a gogo , et sur la table de ma salle a manger , j'ai des coupelles aimantées , pour pas perdre les pieces .

Bon , j'ai enfin toutes les pieces pour la rénover !
Je bosse ce week end , mais la semaine prochaine je m'y attaque .

quel type de graisse ou d'huile faut il pour le piston et les pieces en mouvement ?

Bonjour

je dirai ca : graisse bisulfure de molybdene

par contre tache bien

saw a écrit:

Bonjour

je dirai ca : graisse bisulfure de molybdene

par contre tache bien

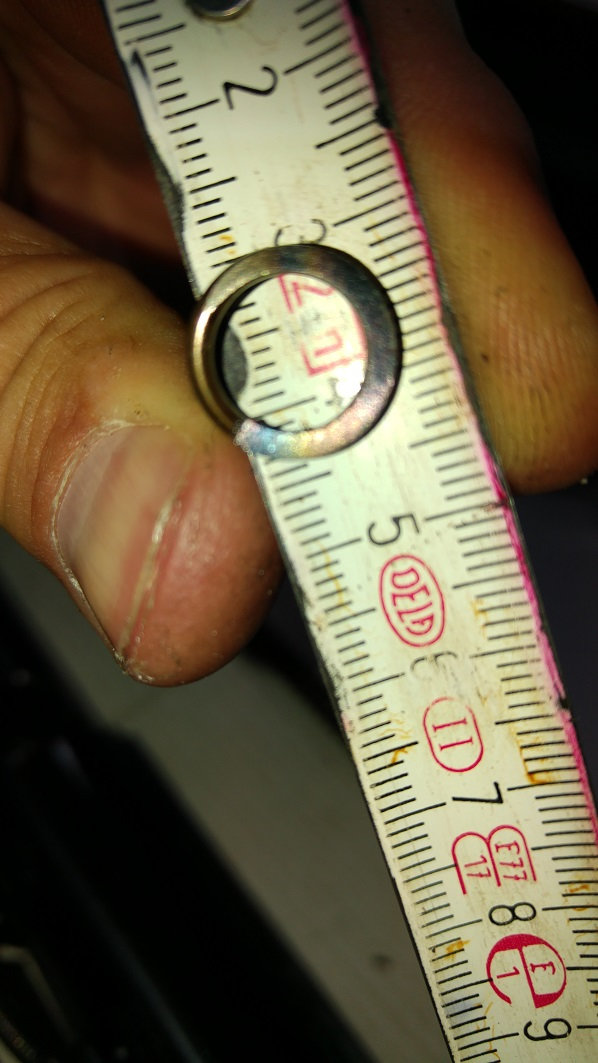

cool de la Belleville j'en ai plein en stock

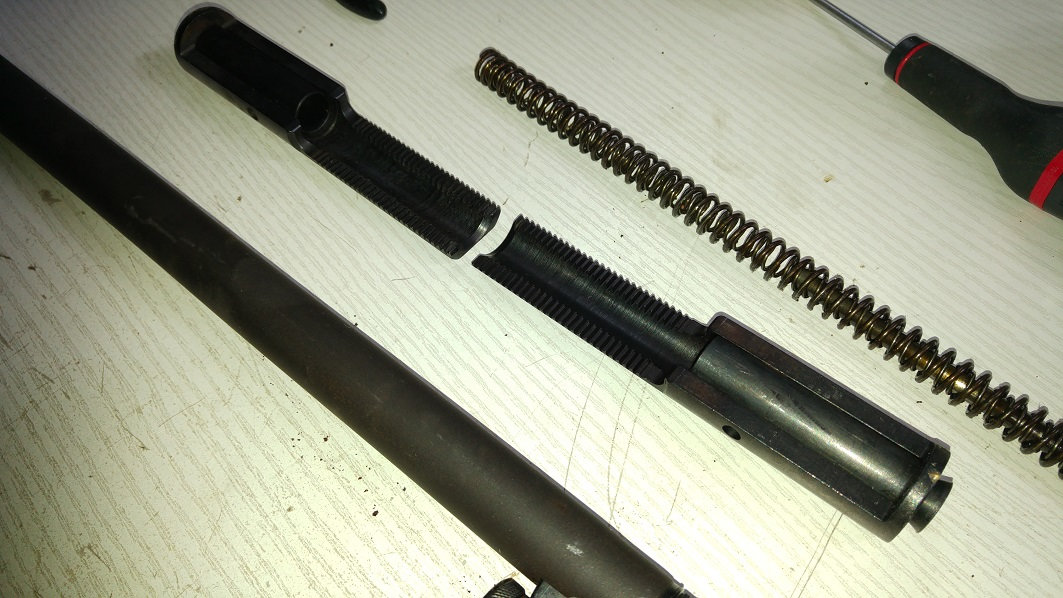

Bon je me suis lancé aujourd'hui !
Pas évident de démonté une vieille carabine .
Les vis sont sacrément serrer .

Les 2 joints étaient complétement désagrégés , celui de devant était même coller sur le fond !

J'ai tout nettoyer a l'ultrasons , et elle est quand meme dans un tres bon état pour 42ans !

Maintenant le plus dur va etre de la remonter .... le ressort ... dcelui la il est pas encore en place ! deja qu'il a traverser la piece quand j'ai enlever la derniere vis lateral .....

C'était beurk !!!
organisation obligatoire....


les restes du joint Ar


celui de devant ....


il est collé bien au fond du cylindre
